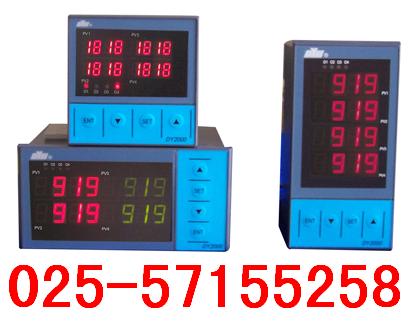

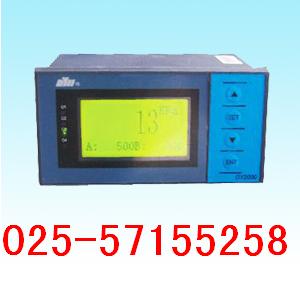

DY2000串级调节器
一、主要特点：
1.        双光柱双数字显示；
2.        主、副环(A、B回路)输入信号任意组态；
3.        主控调节与串级调节之间实现无扰切换；
4.        传感器断线时自动输出安全阀位值。
二、DY2000串级调节器型谱

型   谱

说   明

DY

大延牌智能型仪表

2

SMT+开关电源(AC:85V～265V  50/60Hz)

1

宽×高×深：(160×80×115) mm

2

(80×160×115) mm

GS

串级调节器

V

调节器（1～5）V标准电压输出（O4）

I

调节器（4～20）mA标准电流输出（O4）

S

调节可控硅过零控制输出（O4）

W

调节PWM调宽电压输出（DC20V、20mA） （O4）

R

调节PWM调宽继电器输出（O4）

0

无输出

1

报警（O2）+报警（O3）

2

（4～20）mA变送输出（O1）+报警（O2）+报警（O3）

3

（1～5）V变送输出（O1）+报警（O2）+报警（O3）

4

通讯（O1）+报警（O2）+报警（O3）

5

通讯（O1）+（4～20）mA变送输出（O2）+报警（O3）

6

通讯（O1）+（1～5）V变送输出（O2）+报警（O3）

9

用户特殊要求的输出

60

A路：适配（4～20）mA   B路：用户自由选择，出厂时设定在（1～5）V

61

A路：适配（4～20）mA   B路：适配K、B、J、E、T、S、R热电偶

62

A路：适配（4～20）mA   B路：适配Pt100、Cu50热电阻

63

A路：适配（4～20）mA   B路：适配霍尔变送器mV

64

A路：适配（4～20）mA   B路：适配远传压力表（30～350）Ω

66

A路：适配（4～20）mA   B路：适配（4～20）mA输入，量程自由设定

68

A路：适配（4～20）mA   B路：适配（1～5）V输入，量程自由设定

80

A路：适配（1～5）V     B路：用户自由选择，出厂时设定在（1～5）V

81

A路：适配（1～5）V     B路：适配K、B、J、E、T、S、R热电偶

82

A路：适配（1～5）V     B路：适配Pt100、Cu50热电阻

83

A路：适配（1～5）V     B路：适配霍尔变送器mV

84

A路：适配（1～5）V     B路：适配远传压力表（30～350）Ω

86

A路：适配（1～5）V     B路：适配（4～20）mA输入，量程自由设定

88

A路：适配（1～5）V     B路：适配（1～5）V输入，量程自由设定

99

用户特殊要求的分度号

缺省为220VAC供电

D

24VDC供电

缺省为无附加24VDC馈电电源输出

P

附加24VDC馈电电源输出

缺省为不带串行通讯接口

2

RS232串行通讯接口

4

RS485串行通讯接口（带隔离）

M

Modbus协议

三、DY2000串级调节器接线图
    1.输入接线图-(160×80×115) mm、(80×160×115) mm

    1.输入接线图-(160×80×115) mm、(80×160×115) mm    2.输出接线图-(160×80×115) mm、(80×160×115) mm




2.输出接线图-(160×80×115) mm、(80×160×115) mm
