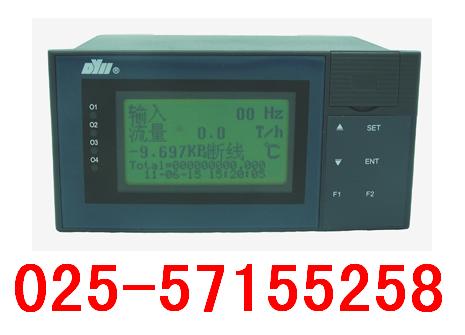

DY2000智能阀门定位器

一、主要特点

1.      本系列产品与电动执行器配套可以对各种阀门或装置进行自动定位操作。功能相当于数字式伺服放大器+手操器。
2.      显示控制信号阀位反馈信号。
3.      可根据执行器的行程时间进行虚拟控制。 二、DY2000智能阀门定位器系列型谱

型谱											说明
DY	大延牌智能型仪表
	2	SMT+开关电源(AC：85V～265V,50/60Hz)
		1	宽×高×深：(160×80×115) mm
		2	(80×160×115) mm
		6	(96×48×112) mm
		8	(48×96×112) mm
		9	(96×96×112) mm
			X	阀门定位器
			GX	阀门定位器+双光柱        ＊
				0	不带阀位变送输出
				6	带阀位变送输出：（4～20）mA
				8	带阀位变送输出：（1～5）V
					6	控制信号：（4～20）mA
					8	控制信号：（1～5）V
					9	用户特殊要求的输出
						2	反馈信号：电位器加5VDC输出
						6	反馈信号：（4～20）mA输入
						8	反馈信号：（1～5）V输入
						9	用户特殊要求的分度号
								缺省为无5VDC/24VDC馈电电源输出       ＊
							P	5VDC/24VDC馈电电源输出        ＊
									缺省为不带串行通讯接口
								2	RS232串行通讯接口
								4	RS485串行通讯接口（带隔离）
									M	Modbus协议

＊     双光柱的仪表仅有两种外型尺寸：(160×80×115)mm 、(80×160×115)mm
＊     反馈信号是反馈电阻时，需带5VDC输出，提供给二线制变送器供电的需带24VDC馈电输出。5VDC和
24VDC不能同时供电。
＊     特殊要求请与厂家联系。

三、DY2000智能阀门定位器系列接线图

注：仪表的继电器负载≤100W
