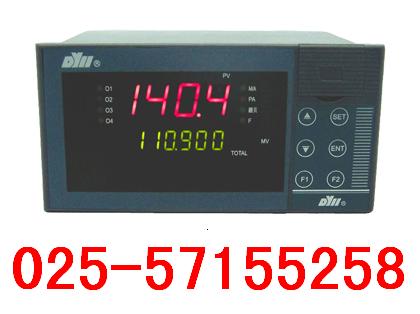

DY2000液晶显示流量积算控制仪表

一、主要特点
1.      秉承DY2000仪表的优良性能。
2.      采用图形液晶显示技术，丰富的显示功能：实时显示流量信号百分比（模拟信号）、输入脉冲频率（脉冲信号）、流量瞬时值、流量累积值及系统当前时间。
3.      具有***近16次上电、掉电时刻查询功能，良好的防盗窃功能。
4.      具有流量积算值报表查询功能，长度为8年+12月+31天+24小时。
5.      具有对K系数进行非线性曲线校正功能。
6.      具有继电器报警时刻查询功能，两路报警分别***多42个报警时间点。
7.      带开方功能。
8.      用户可自行设定小信号切除。

二、DY2000液晶显示流量积算控制仪表系列型谱



型   谱

说   明

DY

大延牌智能型仪表

2

SMT+开关电源(AC:85V～265V  50/60Hz)

1

宽×高×深：(160×80×115) mm

2

(80×160×115) mm

9

(96×96×112) mm

JL

液晶显示流量积算控制仪表

缺省为******背光

B

蓝色背光

0

无输出

1

报警（O2）+报警（O3）

2

报警（O2）+报警（O3）+（4～20）mA变送输出（O4）

3

报警（O2）+报警（O3）+（1～5）V变送输出（O4）

4

通讯/打印（O1）

5

通讯/打印（O1）+报警（O2）+报警（O3）

6

通讯/打印（O1）+报警（O2）+报警（O3）+（4～20）mA变送输出（O4）

7

通讯/打印（O1）+报警（O2）+报警（O3）+（1～5）V变送输出（O4）

9

用户特殊要求的输出

0

适配三角波、正弦波、方波等脉冲输出传感器（300mV＜幅值＜12V）

1

适配NPN、PNP、三极管脉冲输出传感器

2

适配无源触点脉冲输出传感器

6

流量信号（4～20）mA输入

8

流量信号（1～5）V输入

9

用户特殊要求的流量信号输入

缺省为AC220V供电

D

DC24V供电

缺省为无附加DC24V馈电电源输出

P

附加DC24V馈电电源输出

缺省为无以下功能

1

微型打印机通讯接口

2

RS232串行通讯接口

4

RS485串行通讯接口（带隔离）

M

Modbus协议



＊报警（O2）和报警（03）用户可自行组态为上限报警或下限报警

三、DY2000液晶显示流量积算控制仪表接线图
