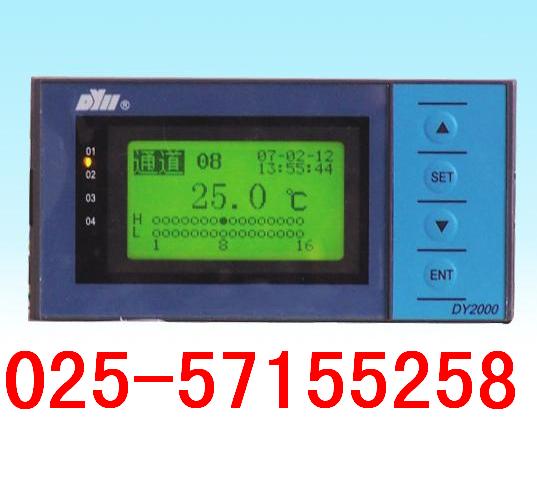

DY2000多路巡检显示控制仪表型谱

型   谱

说   明

DY

大延牌智能型仪表

2

SMT+开关电源(AC:85V～265V  50/60Hz)

1

宽×高×深：(160×80×115) mm

2

(80×160×115) mm

6

(96×48×112) mm        ＊  （只能为8路巡检）

8

(48×96×112) mm        ＊  （只能为8路巡检）

9

(96×96×112) mm            （只能为8路巡检）

D

多路巡检显示控制仪

0

不带控制报警输出，不带变送输出

1

报警（O2）+报警（O3）

2

变送输出（O1）+报警（O2）+报警（O3）

6

带继电器组                     ＊

9

用户特殊要求的输出

0

wn****分度号输入              ＊

1

适配K、B、J、E、T、S、R热电偶

2

适配Pt100、Cu50、G53、ba1、ba2热电阻

3

适配霍尔变送器mV

4

适配远传压力表（30～350）Ω

6

适配（4～20）mA输入，量程自由设定

8

适配（1～5）V输入，量程自由设定

9

用户特殊要求的分度号             ＊

08

八路

16

十六路

24

二十四路                         （只能为偶型）

缺省为220VAC供电

D

24VDC供电

P

附带24VDC/500mA电源（220VAC供电）        ＊

缺省为无以下功能

1

微型打印机通讯接口

2

RS232串行通讯接口

4

RS485串行通讯接口（带隔离）      ＊

M

Modbus协议

＊(96×48×112) mm、(48×96×112) mm巡检仪表无“wn****分度号输入”和“热电阻输入”，不带通讯、打印功能。
＊继电器组即DY2000继电器组输出仪表，本机可通过RS485串行通讯控制继电器组仪表，请参阅 “DY2000继电
器输出仪表”的内容。
＊wn****分度号无G53、ba1、ba2分度号。订购“wn****分度号输入”仪表时，出厂仪表只有(1-5)VDC输入，如果
要接(4-20)mADC信号，需要在输入端并上一个250Ω标准电阻。
＊特殊要求请与厂家联系。
＊附带24VDC/500mA电源（220VAC供电）只有(160×80×115) mm、(80×160×115) mm两种规格。
＊本仪表的以下功能只能选择其中一项：变送输出；RS232通讯；RS485通讯；带微型打印机通讯接口。


DY2000多路巡检显示控制仪表接线图
1. 输入信号接线图




                 (160×80×115)mm

     (80×160×115)mm   (96×96×112) mm

如果全分度号仪表的输入信号为(4-20)mADC电流时，需在a、b端并联上一个250Ω标准电阻


2. 8路或16路仪表接线图-(160×80×115)mm 和(80×160×115)mm

3. 8路仪表接线-(96×96×112)mm








4. 8路巡检仪表接线图—(48×96×112) mm和(96×48×112) mm
 路巡检仪表接线图—××和××路仪表接线图××和××



注：此仪表为大端子接线仪表；第3、8端子为公共接地端

5. 24路仪表接线图-(160×80×115)mm 和(80×160×115)mm
